Στην ενεργό εξισορρόπηση, η ενέργεια αντλείται από το πιο φορτισμένο κύτταρο και μεταφέρεται στα λιγότερο φορτισμένα κύτταρα, συνήθως μέσω μετατροπών DC-DC που βασίζονται σε πυκνωτή, επαγωγούς ή DC-DC.

Η ενεργός εξισορρόπηση επιχειρεί να αναδιανείμει την ενέργεια από κυψέλες με πλήρη φόρτιση σε εκείνες με χαμηλότερη κατάσταση φόρτισης.Η ενέργεια μπορεί να αφαιρεθεί από ένα κύτταρο σε υψηλότερη SOC με την αλλαγή ενός πυκνωτή αποθέματος σε κύκλωμα με το κύτταρο,

Μετά αποσυνδέουμε τον πυκνωτή και τον επανασυνδέουμε σε κύτταρο με χαμηλότερο SOC, ή μέσω ενός μετατροπέα DC-DC συνδεδεμένου σε ολόκληρο το πακέτο.Μερική ενέργεια εξακολουθεί να σπαταλάται ως θερμότητα.Παρά τα προφανή πλεονεκτήματα,

το πρόσθετο κόστος και η πολυπλοκότητα μιας τοπολογίας ενεργού εξισορρόπησης μπορεί να είναι σημαντικά και δεν είναι πάντα λογικό ανάλογα με την εφαρμογή.

Μια άλλη παραλλαγή που χρησιμοποιείται μερικές φορές σε μπαταρίες ηλεκτρικών ποδηλάτων χρησιμοποιεί έναν συνδετήρα πολλαπλών καρπών με αντίσταση και διόδιο σε σειρά σε κάθε κόμβο:όπως οι σταγόνες είναι γνωστές το φορτιστή στη συνέχεια εφαρμόζει είτε ένα κατάλληλο ρεύμα εκφόρτισης ή φορτίζει τα αδύναμα κύτταρα μέχρι να διαβάσουν όλα την ίδια φορτισμένη τερματική τάση.

Αυτό έχει το πλεονέκτημα της ελαφρής μείωσης του βάρους του πακέτου και της μείωσης της παρασιτικής έλξης, καθώς και της δυνατότητας εξισορρόπησης σε πολλά σημεία.



Τεχνικές παραμέτρους

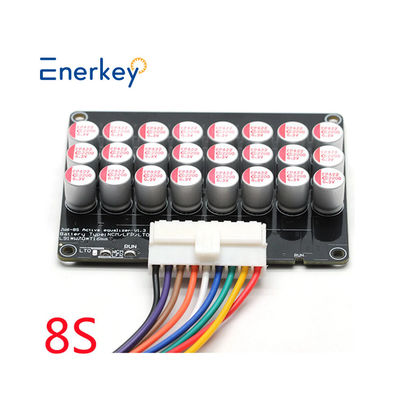

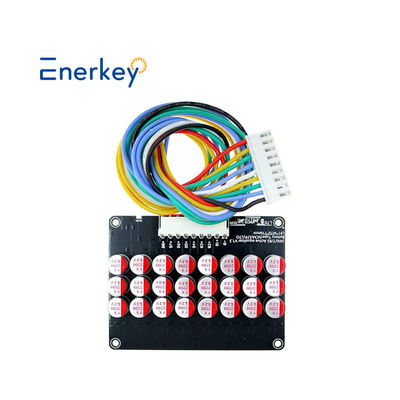

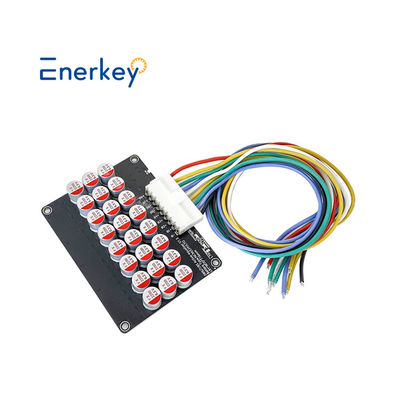

EnerKey BMS ενεργός ισορροπιστή 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 ισορροπιστή Συμπιεστή ισορροπιστή
Πρότυπο προϊόντος	Ειδικότερα:	Ειδικότερα:	Επικαιροποιημένα
Αλυσίδες προϊόντων	6S	7S	8S
Κατάλληλες χορδές	4-6S	5-7S	6-8S
ΠροϊόνΜέγεθος ((mm)	Αριθμός των επιβατών	Δελτίο ΕΚΤ αριθ.	Ειδικότερα:
Βάρος με κουτί	0.16 κιλά	0.18 κιλά	0.19 κιλά
Τύπος μπαταρίας	Εθνική Εταιρεία Ελέγχου/Εθνική Εταιρεία Ελέγχου/Εθνική Εταιρεία Ελέγχου	Εθνική Εταιρεία Ελέγχου/Εθνική Εταιρεία Ελέγχου/Εθνική Εταιρεία Ελέγχου	Εθνική Εταιρεία Ελέγχου/Εθνική Εταιρεία Ελέγχου/Εθνική Εταιρεία Ελέγχου
Κατάλληλη χωρητικότητα	30αρ-300αρ
Ακρίβεια εξισορρόπησης τάσης	5mV (τυπική τιμή)
Εξισορροπημένη Κασκάδα	Υποστηρίζει ισορροπημένη κατάρρευση για πακέτα μπαταριών, για παράδειγμα, μπορεί να καταρρεύσει για 11S, 24S, 36S, 48S.... και ούτω καθεξής
Πεδίο συλλογής τάσης μεμονωμένων κυψελών	Η έκδοση NCM/LFP: 2.7V-4.2V
	Έκδοση LTO: 1.8-4.2V
Η χαμηλή τάση προστατεύει την τάση ύπνου	Η έκδοση NCM/LFP <2,7V
	Έκδοση LTO <1.8V
Υπό προστασία τάσης Ξεκινήστε εξισορρόπηση τάσης	Βάση των προδιαγραφών που καθορίζονται στο παράρτημα II, το όριο ισχύος της ισχύος ισχύος είναι το εξής:
	Έκδοση LTO: 1.89V
Μέθοδος ισορροπίας	Πατενταρισμένη (αριθμός πατέντας: ZL 2019 1 1259513.3) ισορροπημένη αρχιτεκτονική Μεθοδολογία προσαρμογής πυκνότητας, ολόκληρη η μπαταρία ισορροπείται ταυτόχρονα. Μπορείτε να προσθέσετε έναν διακόπτη για να ενεργοποιήσετε ή να απενεργοποιήσετε χειροκίνητα την ισορροπία.
ρεύμα ισορροπίας	0.1V Διαφορική πίεση 1A ισορροπημένο ρεύμα,
	η διαφορική πίεση είναι ανάλογη με το ισορροπημένο ρεύμα,
	το μέγιστο επιτρεπόμενο ρεύμα λειτουργίας είναι 5,5A
Εξωτερική τροφοδοσία	Δεν χρειάζεται εξωτερική τροφοδοσία,
	Εξαρτάται από την εσωτερική μεταφορά ενέργειας της μπαταρίας για την επίτευξη εξισορρόπησης.
Κενό ρεύμα λειτουργίας	7mA, η συνολική χορδή αντλεί ενέργεια
ρεύμα αναμονής σε κατάσταση ύπνου	0.1mA ((τυπική τιμή)
Θερμοκρασία λειτουργίας	-20°C ~ +60°C





Κατάλογος συσκευασίας

 Σύνδεση καλωδίου

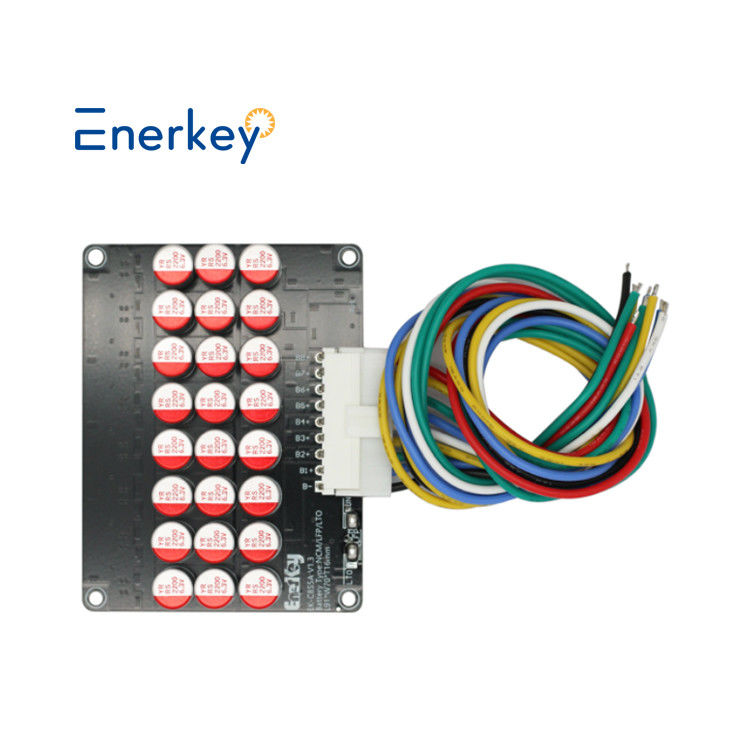

Ένα ενιαίο EK-C8S5A υποστηρίζει τη χρήση 6 και 7 και 8 πακέτων μπαταριών.

Το EK-C8S5A υποστηρίζει τα πακέτα μπαταριών σε κατακλυσμιακή σειρά.

ΣΗΜΕΙΩΣΗ:Όπως φαίνεται στο παραπάνω σχήμα,μπορεί να υπάρχουν πολλαπλά κοινά σημεία ανταλλαγής ενέργειας, ώστε η αποδοτικότητα της ισορροπίας να είναι υψηλότερη.Είναι επίσης δυνατό να χρησιμοποιηθεί μόνο ένα κοινό άκρο της ανταλλαγής ενέργειας στη διασύνδεση δύο μονάδων..Τα άλλα ελεύθερα πόδια είναι κρεμασμένα, και είναι καλύτερο να καταναλώνεται ο αριθμός των χορδών εξίσου σε κάθε σανίδα..
