Βασικές παράμετροι
Υποστηριζόμενοι τύποι πακέτων μπαταριών: 3S τριτοταγές λίθιο (11,1V), LiFePO4 (9,9V)
Ρεύμα εξισορρόπησης: 5A συνεχές ρεύμα λειτουργίας, στιγμιαίο ρεύμα προστασίας έως 10A-25A
Τύπος διεπαφής: καθολικός σχεδιασμός θύρας, κατάλληλος για πακέτο μπαταρίας λιθίου 12V



Λειτουργικά χαρακτηριστικά
Υιοθετώντας την τεχνολογία μεταφοράς χωρητικής ενέργειας για την επίτευξη ενεργού εξισορρόπησης ολόκληρης της ομάδας και τη μείωση της απώλειας ενέργειας

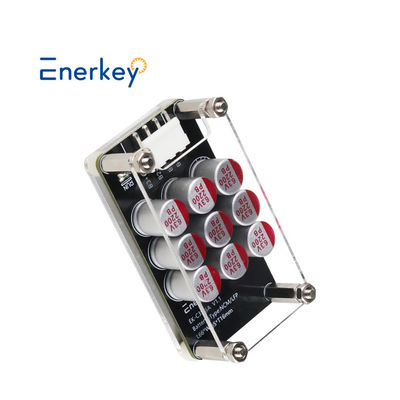

Εξοπλισμένο με σχεδιασμό μονωτικής πλάκας βάσης, είναι απαραίτητο να διασφαλιστεί ότι οι ακροδέκτες της μπαταρίας είναι μονωμένοι από την πλάκα βάσης για την αποφυγή καύσης
Υποστήριξη ρύθμισης ρεύματος πολλαπλών επιπέδων και μπορεί να προσαρμοστεί σε πακέτα μπαταριών 3-21 μέσω αρθρωτής επέκτασης



Εφαρμόσιμα σενάρια
Εφαρμόσιμο σε ηλεκτρικά εργαλεία, συστήματα αποθήκευσης ενέργειας στο σπίτι, πακέτα μπαταριών λιθίου ψηφιακών συσκευών και άλλα σενάρια
Απαιτεί φορτιστή 12,6V (συνιστάται) για την επίτευξη βέλτιστης απόδοσης φόρτισης

Τεχνικές παράμετροι

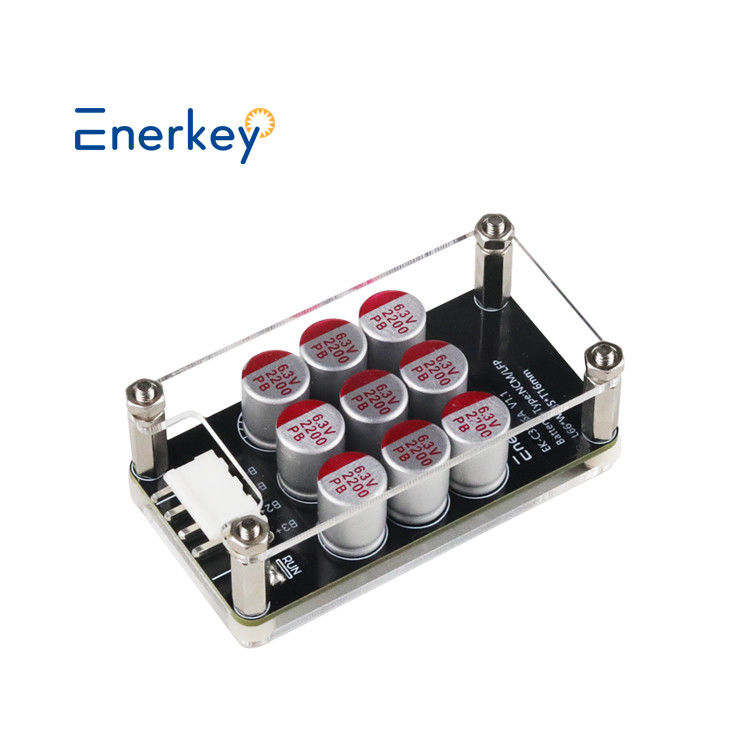

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer with Acrylic Protective Plate
Σειρές προϊόντων	3S	4S	5S
Κατάλληλες σειρές	3S	3-4S	4-5S

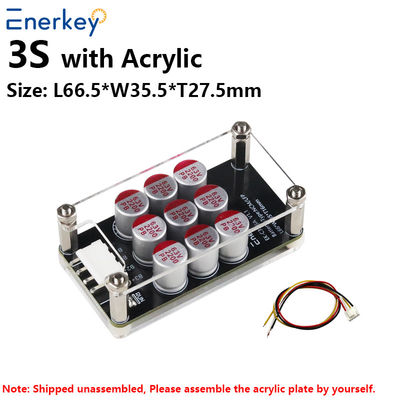

Προϊόν Μέγεθος (mm)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Βάρος με κουτί	0,12kg	0,13kg	0,15kg
Τύπος μπαταρίας	NCM/LFP	NCM/LFP	NCM/LFP/LTO
Κατάλληλη χωρητικότητα	30ah-300ah
Εξισορροπημένη διαδοχή	Υποστηρίζει εξισορροπημένη διαδοχή για πακέτα μπαταριών, για παράδειγμα, μπορεί να διαδοθεί για 11S, 24S, 36S, 48S....και ούτω καθεξής
Εύρος συλλογής τάσης μεμονωμένου κυττάρου	Έκδοση NCM/LFP: 2.7V-4.2V
	Έκδοση LTO: 1.8-4.2V
Τάση ύπνου προστασίας υποτάσης	Έκδοση NCM/LFP＜2.7V
	Έκδοση LTO＜1.8V
Μέθοδος εξισορρόπησης	Διπλωματούχο (Αριθμός διπλώματος ευρεσιτεχνίας: ZL 2019 1 1259513.3) εξισορροπημένη αρχιτεκτονική Μέθοδος προσαρμογής πυκνωτή, ολόκληρο το πακέτο μπαταριών εξισορροπείται ταυτόχρονα. Συνδεθείτε στο πακέτο μπαταριών για αυτόματη εξισορρόπηση (προεπιλογή). Μπορείτε να προσθέσετε έναν διακόπτη για να ενεργοποιήσετε ή να απενεργοποιήσετε χειροκίνητα την εξισορρόπηση.
Ρεύμα εξισορρόπησης	0,1V Διαφορική πίεση 1A Εξισορροπημένο ρεύμα,
	η διαφορική πίεση είναι ανάλογη με το εξισορροπημένο ρεύμα,
	το μέγιστο επιτρεπόμενο ρεύμα λειτουργίας είναι 5,5A
Ακρίβεια εξισορρόπησης τάσης	5mV (τυπική τιμή)
Εξωτερική παροχή ρεύματος	Δεν χρειάζεται εξωτερική παροχή ρεύματος,
	βασίζεται στη μεταφορά εσωτερικής ενέργειας της μπαταρίας για την επίτευξη εξισορρόπησης sdjacent.
Ρεύμα ηρεμίας	7mA, η συνολική σειρά αντλεί ρεύμα
Ρεύμα αναμονής ύπνου	0,1mA (τυπική τιμή)
Θερμοκρασία λειτουργίας	-20℃ ~ +60℃





Λίστα συσκευασίας

 Σύνδεση καλωδίου

Ένα μόνο EK-C3S5A υποστηρίζει τη χρήση πακέτων μπαταριών 3 σειρών. Η μέθοδος καλωδίωσης είναι η εξής:

Το EK-C3S5A υποστηρίζει πακέτα μπαταριών σε σειρά. Για παράδειγμα, 2 τεμάχια 3s σε σειρά σε 5s, δείτε το παρακάτω σχέδιο:

ΣΗΜΕΙΩΣΗ: Όπως φαίνεται στο παραπάνω σχήμα, μπορεί να υπάρχουν πολλαπλά κοινά άκρα ανταλλαγής ενέργειας, έτσι ώστε η απόδοση της εξισορρόπησης να είναι υψηλότερη. Είναι επίσης δυνατό να χρησιμοποιηθεί μόνο ένα κοινό άκρο της ανταλλαγής ενέργειας στη διασταύρωση δύο μονάδων. Τα άλλα ελεύθερα πόδια αναστέλλονται και είναι καλύτερο να κατανέμεται ο αριθμός των σειρών εξίσου σε κάθε πλακέτα. Εάν χρειάζεστε το διάγραμμα σε σειρά για περισσότερες σειρές, επικοινωνήστε με την ηλεκτρονική μας υπηρεσία, Ευχαριστώ.
