TECH-SPEC X12 Τεχνικές παράμετροι Ειδική έκδοση

Στρατιωτικό σύστημα εξισορρόπησης BMS υποστηρίζει τα αεροπορικά πρότυπα DO-160G

Βασική αρχιτεκτονική υλικού
Μονάδα ελέγχου ακρίβειας
Κύριο τσιπ ελέγχου: TI BQ76952 + STM32G474 (διπλό πυρήνα περιττό σχεδιασμό)
Ακρίβεια δειγματοληψίας ADC: 16bit (0,05% σφάλμα πλήρους κλίμακας)
Τοπολογία ισοζυγίου: ενεργός ισοζυγός χωρητικής αποθήκευσης ενέργειας (αποτελεσματικότητα> 94%)

Εξαιρετικές παραμέτρους απόδοσης

Δείκτες Τοπικές παραμέτρους Εθνικό πρότυπο GB/T 34131 Μέσος όρος ανταγωνιστικού προϊόντος
Συνεχή/πίκη ρεύμα ισορροπίας 6A/10A (120s) ≥3A 3,5A/6A
Πεδίο σφάλματος ανίχνευσης τάσης ±2mV@25°C ±15mV ±8mV
Ακριβότητα ανίχνευσης θερμοκρασίας ±0,5°C (-40~125°C) ±2°C ±1,5°C
Ηλεκτρομαγνητική συμβατότητα IEC 61000-4-5 4kV τάση 2kV τάση 3kV τάση

- Δεν ξέρω.Πρότυπα επαλήθευσης στρατιωτικού επιπέδου
Δοκιμές σε ακραίο περιβάλλον
Δοκιμή δονήσεων: μέθοδος MIL-STD-810H 514.8 (15-2000Hz/20G)
Κύκλος θερμότητας σε υγρό: 85°C/85%RH για 1000 ώρες (αποσύνθεση χωρητικότητας <3%)
Η διάβρωση από αλατιστικό ψεκασμό: ASTM B117 1000 ώρες (το επίπεδο προστασίας παραμένει IP69K)

Προσαρμοσμένες λύσεις
▸ Σταθμός αποθήκευσης ενέργειας: υποστηρίζει 256 καταρράκτες (<1ms συγχρονισμός ρολογιού)
▸ Ειδικά οχήματα: πληρούν το πρότυπο ISO 16750-3 12V/24V διπλού συστήματος
▸ Αεροδιαστημική: πέρασε το RTCA DO-160G τμήμα 22 προστασία από κεραυνό



Τεχνικές παραμέτρους

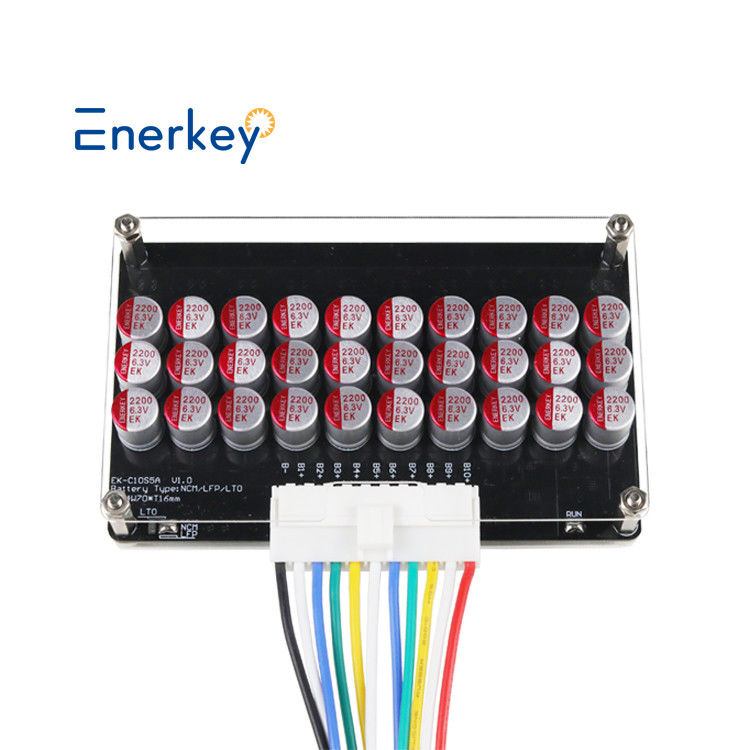

EnerKey BMS Ενεργός ισορροπιστής 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 ισορροπιστή Συμπιεστήρα ισορροπιστή με ακρυλική πλάκα
Πρότυπο προϊόντος	Ειδικότερα:	Ειδικότερα:	Ειδικότερα:
Αλυσίδες προϊόντων	10S	12S	14S
Κατάλληλες χορδές	8-10S	9-12S	9-14S
ΠροϊόνΜέγεθος ((mm)	Δελτίο ΕΚΤ, Δελτίο ΕΚΤ5	Αριθμός των αμοιβών5	Αριθμός των στοιχείων που πρέπει να ληφθούν υπόψη5
Βάρος με κουτί	0.24 κιλά	0.25 κιλά	0.28 κιλά
Τύπος μπαταρίας	Εθνική Εταιρεία Ελέγχου/Εθνική Εταιρεία Ελέγχου/Εθνική Εταιρεία Ελέγχου	Εθνική Εταιρεία Ελέγχου/Εθνική Εταιρεία Ελέγχου/Εθνική Εταιρεία Ελέγχου	Εθνική Εταιρεία Ελέγχου/Εθνική Εταιρεία Ελέγχου/Εθνική Εταιρεία Ελέγχου
Κατάλληλη χωρητικότητα	30αρ-300αρ
Ακρίβεια εξισορρόπησης τάσης	5mV (τυπική τιμή)
Εξισορροπημένη Κασκάδα	Υποστηρίζει ισορροπημένη κατάρρευση για πακέτα μπαταριών, για παράδειγμα, μπορεί να καταρρεύσει για 11S, 24S, 36S, 48S.... και ούτω καθεξής
Πεδίο συλλογής τάσης μεμονωμένων κυψελών	Η έκδοση NCM/LFP: 2.7V-4.2V
	Έκδοση LTO: 1.8-4.2V
Η χαμηλή τάση προστατεύει την τάση ύπνου	Η έκδοση NCM/LFP <2,7V
	Έκδοση LTO <1.8V
Υπό προστασία τάσης Ξεκινήστε εξισορρόπηση τάσης	Βάση των προδιαγραφών που καθορίζονται στο παράρτημα II, το όριο ισχύος της ισχύος ισχύος είναι το εξής:
	Έκδοση LTO: 1.89V
Μέθοδος ισορροπίας	Πατενταρισμένη (αριθμός πατέντας: ZL 2019 1 1259513.3) ισορροπημένη αρχιτεκτονική Μεθοδολογία προσαρμογής πυκνωτή, ολόκληρη η μπαταρία ισορροπείται ταυτόχρονα. Μπορείτε να προσθέσετε έναν διακόπτη για να ενεργοποιήσετε ή να απενεργοποιήσετε χειροκίνητα την ισορροπία.
ρεύμα ισορροπίας	0.1V Διαφορική πίεση 1A ισορροπημένο ρεύμα,
	η διαφορική πίεση είναι ανάλογη με το ισορροπημένο ρεύμα,
	το μέγιστο επιτρεπόμενο ρεύμα λειτουργίας είναι 5,5A
Εξωτερική τροφοδοσία	Δεν χρειάζεται εξωτερική τροφοδοσία,
	Εξαρτάται από την εσωτερική μεταφορά ενέργειας της μπαταρίας για την επίτευξη εξισορρόπησης.
Κενό ρεύμα λειτουργίας	7mA, η συνολική χορδή αντλεί ενέργεια
ρεύμα αναμονής σε κατάσταση ύπνου	0.1mA ((τυπική τιμή)
Θερμοκρασία λειτουργίας	-20°C ~ +60°C

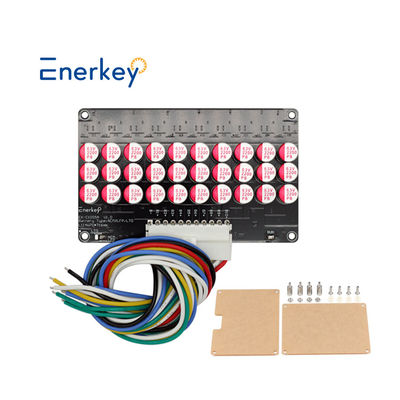

Κατάλογος συσκευασίας

 Σύνδεση καλωδίου

Ένα ενιαίο EK-C10S5A υποστηρίζει τη χρήση 8 και 9 και 10 πακέτων μπαταριών.

Το EK-C10S5A υποστηρίζει καταρράκτες μπαταρίες.

ΣΗΜΕΙΩΣΗ:Όπως φαίνεται στο παραπάνω σχήμα,μπορεί να υπάρχουν πολλαπλά κοινά σημεία ανταλλαγής ενέργειας, ώστε η αποτελεσματικότητα της ισορροπίας να είναι υψηλότερη.Είναι επίσης δυνατό να χρησιμοποιηθεί μόνο ένα κοινό άκρο της ανταλλαγής ενέργειας στη διασύνδεση δύο μονάδων..Τα άλλα ελεύθερα πόδια είναι κρεμασμένα, και είναι καλύτερο να κατανομείτε τον αριθμό των χορδών εξίσου σε κάθε σανίδα..

 Γενικές ερωτήσεις

Γιατί σας επιλέξαμε;

* Μπορούμε να σας παρέχουμε αποτελεσματική υπηρεσία μετά την πώληση, με περισσότερα από 10 χρόνια ισχυρής τεχνικής υποστήριξης.

* Τα προϊόντα έχουν περάσει την πιστοποίηση FCC, CE, ROHS και άλλα διεθνή πρότυπα.

* Μπορούμε να σας παρέχουμε την τιμή εργοστασίου, Καλωσορίστε σας να επισκεφθείτε το εργοστάσιο μας και τη διαδικασία παραγωγής.

Ε2.Ποιο είναι το εύρος (τύπος) του προϊόντος σας;

*Πραγματοποιούμε κυρίως συστήματα διαχείρισης μπαταριών στους τομείς των μπαταριών ισχύος, των μπαταριών αποθήκευσης ενέργειας και των καταναλωτικών μπαταριών.

* Χρησιμοποιείται κυρίως για μπαταρίες LFP, Li-ino και LTO.

Ε3: Πώς ξέρω τι είδους υλικό και τύπο είναι η μπαταρία μου;

* Παρακαλώ δείτε το σώμα της μπαταρίας, αν η κανονική τάση της μπαταρίας σας δείχνει 3,2V, η μπαταρία είναι LiFePo4.

* Εάν η κανονική τάση της μπαταρίας σας δείχνει 3.6V ή 3.7V, η μπαταρία είναι μπαταρία Li-ion ή Lto.

Ε. Έχετε ελάχιστες απαιτήσεις παραγγελίας;

Μπορεί να προσαρμοστεί; Ποιος είναι ο χρόνος προετοιμασίας για δείγματα και παρτίδες;

*Η ελάχιστη ποσότητα παραγγελίας μας είναι 1 κομμάτι, η προσαρμογή ODM είναι διαθέσιμη.

* 1~3 ημέρες παράδοση των υφιστάμενων δειγμάτων, 3~10 ημέρες παράδοση των προσαρμοσμένων δειγμάτων.

Ε5: Κι αν δεν μπορώ να το χρησιμοποιήσω;

*Τα συνηθισμένα προϊόντα έχουν βίντεο διδασκαλίας, μπορούμε επίσης να υποστηρίξουμε την καθοδήγηση ηλεκτρονικών βίντεο κλήσεων από μηχανικούς.

Ε6: Ποιοι είναι οι όροι πληρωμής σας;

*Αποδεχόμαστε τραπεζική μεταφορά και μετρητά, όλα διαπραγματεύσιμα. Μέθοδος πληρωμής: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Ε. Πώς εγγυάστε την ποιότητα;

* Όλα τα προϊόντα μας υποβάλλονται σε 100% επαγγελματικές εργαστηριακές δοκιμές, καθώς και σε επαναλαμβανόμενες δοκιμές γήρανσης.

* Αποκτηθείσα πιστοποίηση FCC, CE, ROHS και άλλα διεθνή πρότυπα

* Παρέχουμε 3 χρόνια εγγύηση μετά την πώληση.

Ε. Πώς να επιλέξουμε ένα BMS κατάλληλο για την μπαταρία μας;

* Ανάλογα με την τάση και το ρεύμα που ταιριάζει στην μπαταρία σας, μπορείτε να συμβουλευτείτε την εξυπηρέτηση πελατών μας και θα σας την παρέχουμε εξοπλισμένη με το πιο κατάλληλο σύστημα διαχείρισης μπαταρίας.

Ε9 Πώς μπορώ να επικοινωνήσω μαζί σας;

*Έχουμε 7x24 ώρες online υπηρεσία, Παρακαλώ αφήστε μας ένα μήνυμα online.

*Μπορείτε επίσης να επικοινωνήσετε μαζί μας μέσω email, WhatsApp, WeChat, κλπ.
