Οι μπαταρίες ιόντων λιθίου έχουν ένα πολύ ευρύ φάσμα εφαρμογών. Μπορούν να τροφοδοτήσουν μικρές ηλεκτρονικές συσκευές όπως έξυπνα ρολόγια σε μεγαλύτερα ηλεκτρικά οχήματα.Βρίσκονται σε διαφορετικές συσκευασίες και σε πακέτα μπαταριών.,

Ακόμη και όταν η τάση των μεμονωμένων κυψελών υπερβαίνει κατά λίγα millivolts πάνω από 4,2 V, μπορεί να οδηγήσει σε θερμική απόδραση και να εκραγεί το κύτταρο.Οι ανισορροπίες των κυψελών εμποδίζουν τη χρήση της μπαταρίας στην πλήρη της ικανότητα.Αυτό με τη σειρά του μειώνει τη διάρκεια ζωής της μπαταρίας.

Οι επιμέρους κυψέλες της μπαταρίας πρέπει να εξισορροπούνται τακτικά για να ελαχιστοποιούνται οι ανισορροπίες και να εξασφαλίζεται καλή διάρκεια ζωής της μπαταρίας.Η διαδικασία εξισορρόπησης των επιμέρους φορτίων των κυψελών με τη μέτρηση της κατάστασης φόρτισης του κυψελού (SoC) και της τάσης του σε ένα πακέτο μπαταριών είναι γνωστή ως εξισορρόπηση κυψελών.



Το παρόν έγγραφο περιγράφει λεπτομερώς μια τεχνική ενεργού εξισορρόπησης κυψελών που χρησιμοποιεί μετατροπέα buck για την εξισορρόπηση μιας συρμολογημένης μπαταρίας κυψελών ιόντων λιθίου.Ένας μετατροπέας μπουκ μαζί με ένα ζευγάρι διακόπτες MOSFET για κάθε κύτταρο,

Το ένα ενεργοποιείται για την φόρτιση του κυττάρου και το άλλο ενεργοποιείται κατά την εκφόρτιση του κυττάρου χρησιμοποιείται σε αυτό το πείραμα.Αλγοριθμικό μοντέλο κατάλληλο για συστήματα επανασυστατούμενων μπαταριών που μετρά τις τάσεις των μεμονωμένων κυψελών και έχει αναπτυχθεί για την εξισορρόπηση ενός πακέτου κυψελών μπαταριών ιόντων λιθίου που συνδέονται σε σειρά.

Το αναπτυγμένο μοντέλο προσομοιώνεται χρησιμοποιώντας το MATLAB για την επαλήθευση της απόδοσής του.02% ανιχνεύεται από τον αλγόριθμο για την έναρξη της λειτουργίας εξισορρόπησης.

Η εξισορρόπηση αυτή διαρκεί 275 ms για να εξισορροπήσει τρεις μπαταρίες 3,7 V και ως εκ τούτου το μοντέλο ανταποκρίνεται ταχύτερα.Τα αποτελέσματα δείχνουν ότι η μέθοδος αυτή μπορεί να επιτύχει ικανοποιητικές επιδόσεις μέσα σε περιορισμένη περίοδο εξισορρόπησης..





Τεχνικές παραμέτρους

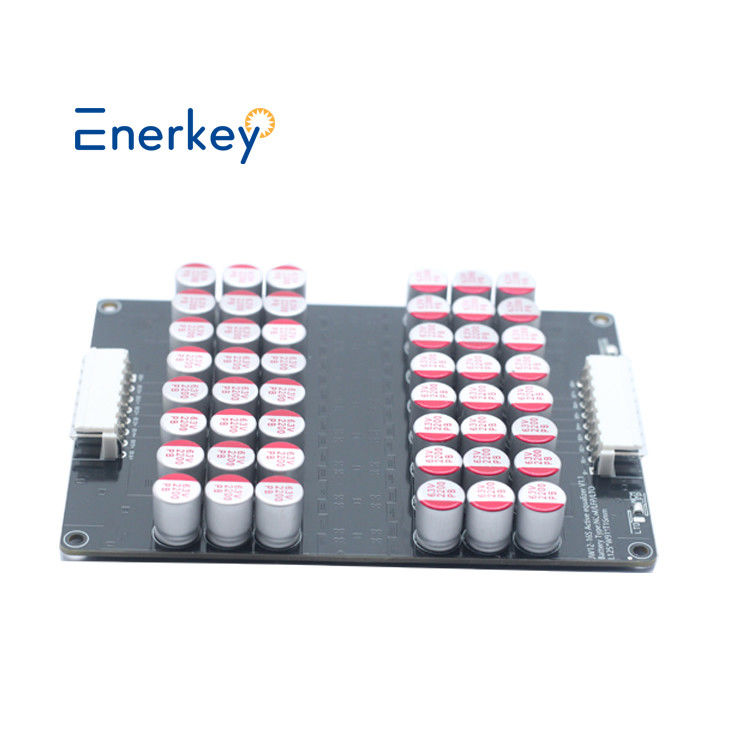

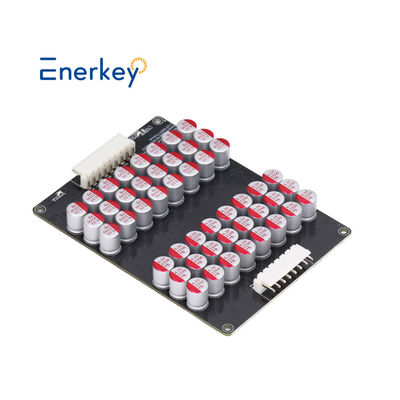

EnerKey BMS ενεργός ισορροπιστή 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 ισορροπιστή Συμπιεστή ισορροπιστή
Πρότυπο προϊόντος	Ειδικότερα:	Ειδικότερα:	Ειδικότερα:
Αλυσίδες προϊόντων	16S	17S	21S
Κατάλληλες χορδές	12-16S	13-17S	17-21S
ΠροϊόνΜέγεθος ((mm)	Αριθμός των στοιχείων που πρέπει να ληφθούν υπόψη	Αξιολόγηση των κινδύνων	Αριθμός των στοιχείων που πρέπει να ληφθούν υπόψη
Βάρος με κουτί	0.32 κιλά	0.33 κιλά	0.39 κιλά
Τύπος μπαταρίας	Εθνική Εταιρεία Ελέγχου/Εθνική Εταιρεία Ελέγχου/Εθνική Εταιρεία Ελέγχου	Εθνική Εταιρεία Ελέγχου/Εθνική Εταιρεία Ελέγχου/Εθνική Εταιρεία Ελέγχου	Εθνική Εταιρεία Ελέγχου/Εθνική Εταιρεία Ελέγχου/Εθνική Εταιρεία Ελέγχου
Κατάλληλη χωρητικότητα	30αρ-300αρ
Ακρίβεια εξισορρόπησης τάσης	5mV (τυπική τιμή)
Εξισορροπημένη Κασκάδα	Υποστηρίζει ισορροπημένη κατάρρευση για πακέτα μπαταριών, για παράδειγμα, μπορεί να καταρρεύσει για 11S, 24S, 36S, 48S.... και ούτω καθεξής
Πεδίο συλλογής τάσης μεμονωμένων κυψελών	Η έκδοση NCM/LFP: 2.7V-4.2V
	Έκδοση LTO: 1.8-4.2V
Η χαμηλή τάση προστατεύει την τάση ύπνου	Η έκδοση NCM/LFP <2,7V
	Έκδοση LTO <1.8V
Υπό προστασία τάσης Ξεκινήστε εξισορρόπηση τάσης	Βάση των προδιαγραφών που καθορίζονται στο παράρτημα II, το όριο ισχύος της ισχύος ισχύος είναι το εξής:
	Έκδοση LTO: 1.89V
Μέθοδος ισορροπίας	Πατενταρισμένη (αριθμός πατέντας: ZL 2019 1 1259513.3) ισορροπημένη αρχιτεκτονική Μεθοδολογία προσαρμογής πυκνότητας, ολόκληρη η μπαταρία ισορροπείται ταυτόχρονα. Μπορείτε να προσθέσετε έναν διακόπτη για να ενεργοποιήσετε ή να απενεργοποιήσετε χειροκίνητα την ισορροπία.
ρεύμα ισορροπίας	0.1V Διαφορική πίεση 1A ισορροπημένο ρεύμα,
	η διαφορική πίεση είναι ανάλογη με το ισορροπημένο ρεύμα,
	το μέγιστο επιτρεπόμενο ρεύμα λειτουργίας είναι 5,5A
Εξωτερική τροφοδοσία	Δεν χρειάζεται εξωτερική τροφοδοσία,
	Εξαρτάται από την εσωτερική μεταφορά ενέργειας της μπαταρίας για την επίτευξη εξισορρόπησης.
Κενό ρεύμα λειτουργίας	7mA, η συνολική χορδή αντλεί ενέργεια
ρεύμα αναμονής σε κατάσταση ύπνου	0.1mA ((τυπική τιμή)
Θερμοκρασία λειτουργίας	-20°C ~ +60°C





Κατάλογος συσκευασίας



 Σύνδεση καλωδίου

Ένα ενιαίο EK-C16S5A υποστηρίζει τη χρήση 12 και 13 και 14 και 15 και 16 πακέτων μπαταριών.



Το EK-C16S5A υποστηρίζει τα πακέτα μπαταρίας σε κατακλυσμιακή σειρά.

ΣΗΜΕΙΩΣΗ:Όπως φαίνεται στο παραπάνω σχήμα,μπορεί να υπάρχουν πολλαπλά κοινά σημεία ανταλλαγής ενέργειας, ώστε η αποδοτικότητα της ισορροπίας να είναι υψηλότερη.Είναι επίσης δυνατό να χρησιμοποιηθεί μόνο ένα κοινό άκρο της ανταλλαγής ενέργειας στη διασύνδεση δύο μονάδων..

Τα άλλα ελεύθερα πόδια είναι κρεμασμένα, και είναι καλύτερο να κατανέμεται ο αριθμός των χορδών εξίσου σε κάθε σανίδα.

 Γενικές ερωτήσεις

Γιατί σας επιλέξαμε;

* Μπορούμε να σας παρέχουμε αποτελεσματική υπηρεσία μετά την πώληση, με περισσότερα από 10 χρόνια ισχυρής τεχνικής υποστήριξης.

* Τα προϊόντα έχουν περάσει την πιστοποίηση FCC, CE, ROHS και άλλα διεθνή πρότυπα.

* Μπορούμε να σας παρέχουμε την τιμή εργοστασίου, Καλωσορίστε σας να επισκεφθείτε το εργοστάσιο μας και τη διαδικασία παραγωγής.

Ε2.Ποιο είναι το εύρος (τύπος) του προϊόντος σας;

*Πραγματοποιούμε κυρίως συστήματα διαχείρισης μπαταριών στους τομείς των μπαταριών ισχύος, των μπαταριών αποθήκευσης ενέργειας και των καταναλωτικών μπαταριών.

* Χρησιμοποιείται κυρίως για μπαταρίες LFP, Li-ino και LTO.

Ε3: Πώς ξέρω τι είδους υλικό και τύπο είναι η μπαταρία μου;

* Παρακαλώ δείτε το σώμα της μπαταρίας, αν η κανονική τάση της μπαταρίας σας δείχνει 3,2V, η μπαταρία είναι LiFePo4.

* Εάν η κανονική τάση της μπαταρίας σας δείχνει 3.6V ή 3.7V, η μπαταρία είναι μπαταρία Li-ion ή Lto.

Ε. Έχετε ελάχιστες απαιτήσεις παραγγελίας;

Μπορεί να προσαρμοστεί; Ποιος είναι ο χρόνος προετοιμασίας για δείγματα και παρτίδες;

*Η ελάχιστη ποσότητα παραγγελίας μας είναι 1 κομμάτι, η προσαρμογή ODM είναι διαθέσιμη.

* 1~3 ημέρες παράδοση των υφιστάμενων δειγμάτων, 3~10 ημέρες παράδοση των προσαρμοσμένων δειγμάτων.

Ε5: Κι αν δεν μπορώ να το χρησιμοποιήσω;

*Τα συνηθισμένα προϊόντα έχουν βίντεο διδασκαλίας, μπορούμε επίσης να υποστηρίξουμε την καθοδήγηση ηλεκτρονικών βίντεο κλήσεων από μηχανικούς.

Ε6: Ποιοι είναι οι όροι πληρωμής σας;

*Αποδεχόμαστε τραπεζική μεταφορά και μετρητά, όλα διαπραγματεύσιμα. Μέθοδος πληρωμής: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Ε. Πώς εγγυάστε την ποιότητα;

* Όλα τα προϊόντα μας υποβάλλονται σε 100% επαγγελματικές εργαστηριακές δοκιμές, καθώς και σε επαναλαμβανόμενες δοκιμές γήρανσης.

* Αποκτηθείσα πιστοποίηση FCC, CE, ROHS και άλλα διεθνή πρότυπα

* Παρέχουμε 3 χρόνια εγγύηση μετά την πώληση.

Ε. Πώς να επιλέξουμε ένα BMS κατάλληλο για την μπαταρία μας;

* Ανάλογα με την τάση και το ρεύμα που ταιριάζει στην μπαταρία σας, μπορείτε να συμβουλευτείτε την εξυπηρέτηση πελατών μας και θα σας την παρέχουμε εξοπλισμένη με το πιο κατάλληλο σύστημα διαχείρισης μπαταρίας.
