Ονομασία μάρκας: | Enerkey |
Αριθμός μοντέλου: | Ειδικότερα: |
Τροποποιημένο: | 10 τεμάχια |
τιμή: | $49.8-$59.8 |
Πληροφορίες συσκευασίας: | Σκληρό χαρτόκουτο + αφρό EVA |
Όροι πληρωμής: | Λ/Κ, D/A, D/P, T/T, Western Union, MoneyGram |

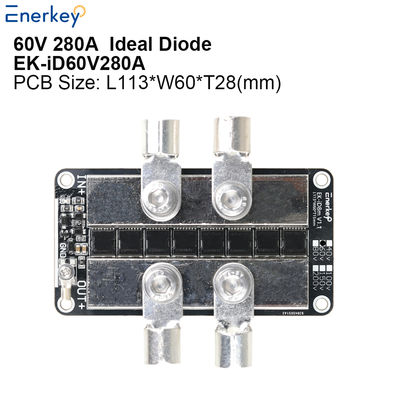

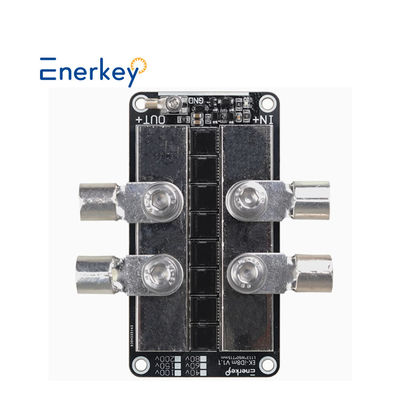

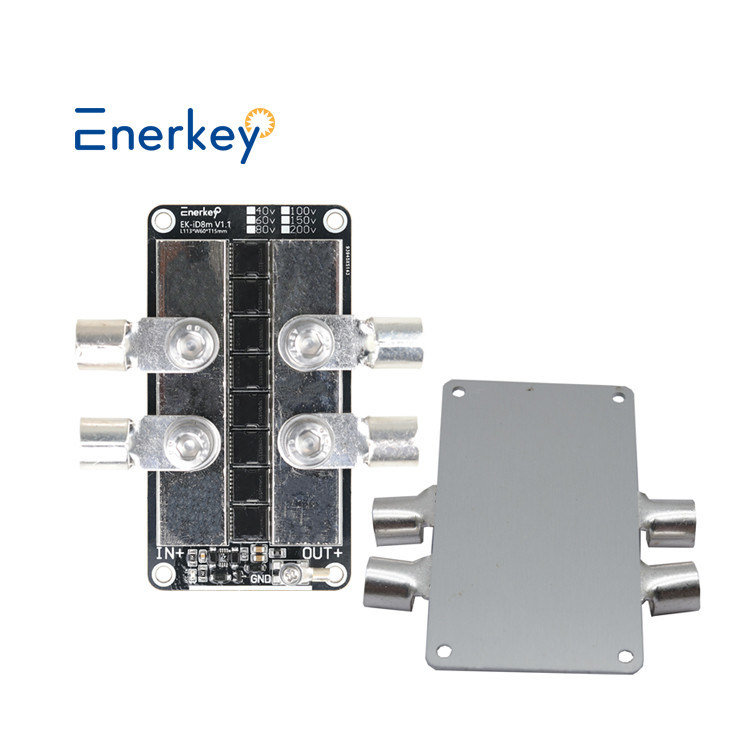

Πίνακας Δίοδος Υψηλού Ρεύματος 60V 280A Ιδανική Μονάδα Δίοδος Φόρτισης Αντι-Επιστροφής Παράλληλη Σύνδεση Ηλιακών Πάνελ
Περιορισμοί της Θεωρίας στις Ιδανικές Διόδους
Ενώ η θεωρία της ιδανικής διόδου είναι εξαιρετικά χρήσιμη για την οικοδόμηση μιας κατανόησης της λειτουργικότητας της διόδου, είναι εξίσου σημαντικό να αναγνωρίσουμε τους περιορισμούς της όσον αφορά τις πραγματικές, φυσικές διόδους. Ακολουθούν ορισμένοι βασικοί περιορισμοί:
Πτώση Τάσης προς τα Εμπρός: Σε αντίθεση με μια ιδανική δίοδο, μια πραγματική δίοδος απαιτεί μια ορισμένη ελάχιστη τάση για αγωγιμότητα σε εμπρόσθια πόλωση. Αυτό είναι συνήθως 0,7 volt για διόδους πυριτίου και 0,3 volt για διόδους γερμανίου, γνωστό ως Τάση Κατωφλίου ή Τάση Cut-in.
Ρεύμα Διαρροής Αντίστροφης: Σε αντίστροφη πόλωση, μια ιδανική δίοδος μπλοκάρει όλα τα ρεύματα, αλλά μια πραγματική δίοδος επιτρέπει μια μικροσκοπική ποσότητα ρεύματος, που ονομάζεται Ρεύμα Διαρροής Αντίστροφης.
Αντίσταση: Μια πραγματική δίοδος έχει μια μικρή αλλά σημαντική αντίσταση όταν είναι πολωμένη προς τα εμπρός, η οποία αγνοείται σε ένα ιδανικό μοντέλο διόδου.
Χρόνος Μετάβασης: Η αλλαγή από αγωγιμότητα σε μη αγωγιμότητα δεν είναι στιγμιαία σε μια πραγματική δίοδο όπως είναι σε μια ιδανική δίοδο.
Η λεπτομερής φύση της λειτουργίας της διόδου καθοδηγείται από την εξίσωση διόδου Shockley. Επομένως, για την ανάλυση και το σχεδιασμό ακριβών κυκλωμάτων διόδων, ειδικά για εφαρμογές υψηλής συχνότητας, θα πρέπει να ληφθούν υπόψη αυτοί οι περιορισμοί.
Ακόμα και αν είναι βολικό να χρησιμοποιηθεί το ιδανικό μοντέλο διόδου, η ενσωμάτωση αυτών των τροποποιήσεων του πραγματικού κόσμου καθιστά τη μελέτη και την εφαρμογή των διόδων πιο ακριβή και αξιόπιστη.
Enerkey Ideal Diode Module 40V 60V 80V 100V 150V 200V 280A Φωτοβολταϊκός Σταθμός Βάσης Βιομηχανικού Ελέγχου Ηλεκτρικό Αυτοκίνητο Μπαταρία Παράλληλα Για Φόρτιση μπαταρίας αντι-επιστροφής
|
|||
Μοντέλο προϊόντος |
EK-iD40V280A EK-iD60V280A |
EK-iD80V280A |
EK-iD100V280A EK-iD150V280A EK-iD200V280A |
Εύρος τάσης λειτουργίας
|
40V280A: 9-40V 60V280A: 9-60V
|
9-80V
|
100V280A: 9-100V
150V280A: 9-150V
200V280A: 9-280V
|
Προϊόν Μέγεθος(mm)
|
L113*W60*T28
|
L113*W60*T28 |
L113*W60*T28 |
Βάρος με κουτί
|
0.5kg
|
0.51kg
|
0.55kg
|
Ποσότητα MOS | 8 | 8 | 8 |
Τύπος μπαταρίας
|
NCM/LFP/LTO
|
NCM/LFP/LTO |
NCM/LFP/LTO
|
Συνεχές ρεύμα
|
280A
|
280A | 280A |
Ρεύμα εκκίνησης αιχμής | 280A | 280A | 280A |
Ρεύμα ηρεμίας
|
0.6-1.5mA
|
||
Πάχος φύλλου χαλκού
|
3.0 oz
|
||
Υλικό PCB |
Πλάκα αλουμινίου
|
||
Συνεχιζόμενη εσωτερική αντίσταση | NA | ||
Αρχή λειτουργίας | Η είσοδος και η έξοδος είναι ισοδύναμες με διόδους. Ανιχνεύει ότι η τάση εξόδου είναι μεγαλύτερη από την είσοδο και απενεργοποιεί αμέσως την έξοδο. Η τιμή ανίχνευσης είναι στο επίπεδο των millivolt και η ταχύτητα απόκρισης είναι πολύ γρήγορη. | ||
Εφαρμογή
|
1. Τα ηλιακά πάνελ αποτρέπουν την επιστροφή (αντι-επιστροφή);
2. Η φόρτιση της μπαταρίας αποτρέπει την επιστροφή (αντι-επιστροφή) (αντι-επιστροφή); 3. Η έξοδος μονάδας σταθερής τάσης και σταθερού ρεύματος DC-DC αποτρέπει την επιστροφή 4. Άλλες περιπτώσεις όπου απαιτείται πρόληψη επιστροφής (αντι-επιστροφή) |
||
Αξεσουάρ | Τερματικό lug*3; IN+/OUT+ τερματικό lug : OTZ50-8, βίδα M8 GND τερματικό lug : OTZ2.5-3, βίδα M3 |
||
Θερμοκρασία λειτουργίας
|
-40℃ ~ +60℃
|
Ειδική σημείωση:
1. Αυτή η έκδοση είναι η τελευταία βελτιστοποιημένη έκδοση. Εάν οι θετικοί και αρνητικοί πόλοι συνδεθούν αντίστροφα, η μονάδα δεν θα καεί, γεγονός που βελτιώνει την ασφάλεια της εγκατάστασης;
2. Μια ιδανική δίοδος είναι μια δίοδος με εξαιρετικά χαμηλή εσωτερική αντίσταση, όπως υποδηλώνει το όνομα. Η πτώση τάσης αγωγιμότητας μιας συνηθισμένης διόδου είναι μεγαλύτερη από 0,6V.
Η πτώση τάσης αγωγιμότητας μιας ιδανικής διόδου είναι σχεδόν αμελητέα.
3. Το στρώμα φύλλου χαλκού και το στρώμα βάσης αλουμινίου της διαδρομής PCB υποστρώματος αλουμινίου είναι μονωμένα με τάση αντοχής 1000V, επομένως δεν χρειάζεται να ανησυχείτε για προβλήματα βλάβης.
Η θερμική αγωγιμότητα είναι 20 φορές ταχύτερη από την ίνα γυαλιού FR4 και μπορεί να συνδεθεί απευθείας σε μεγάλες ψύκτρες.
4. Το μέσο υπερρεύμα ενός MOS είναι μικρότερο από 35A. Χρησιμοποιούμε ένα MOS 300A.
Πραγματικό τυπικό ρεύμα, που επιτρέπει τη μακροχρόνια λειτουργία φόρτισης
5. Αυτή η ιδανική μονάδα διόδου δεν μπορεί να χρησιμοποιηθεί σε κυκλώματα ανορθωτή!
Ε1. Γιατί σας επιλέξαμε;
* Μπορούμε να σας παρέχουμε αποτελεσματική εξυπηρέτηση μετά την πώληση, με περισσότερα από 10 χρόνια ισχυρής τεχνικής υποστήριξης.
* Τα προϊόντα έχουν περάσει FCC, CE, ROHS και άλλες διεθνείς πιστοποιήσεις προτύπων.
* Μπορούμε να σας παρέχουμε τιμή εργοστασίου, Καλώς ήρθατε να επισκεφθείτε το εργοστάσιό μας και τη διαδικασία παραγωγής.
Ε2. Ποια είναι η γκάμα των προϊόντων σας (τύπος);
*Κάνουμε κυρίως συστήματα διαχείρισης μπαταριών στους τομείς των μπαταριών ισχύος, των μπαταριών αποθήκευσης ενέργειας και των μπαταριών καταναλωτών.
*Χρησιμοποιείται κυρίως για μπαταρίες LFP, Li-ino και LTO.
Ε3: Πώς μπορώ να μάθω τι είδους υλικό & τύπο είναι η μπαταρία μου;
*Παρακαλώ κοιτάξτε το σώμα της μπαταρίας, Εάν η κανονική τάση της μπαταρίας σας δείχνει 3,2V, Η μπαταρία είναι LiFePo4.
*Εάν η κανονική τάση της μπαταρίας σας δείχνει 3,6V ή 3,7V, η μπαταρία είναι μπαταρία Li-ion ή Lto.
Ε4. Έχετε ελάχιστες απαιτήσεις παραγγελίας;
Μπορεί να προσαρμοστεί; Ποιος είναι ο χρόνος παράδοσης για δείγματα και παρτίδες;
*Η ελάχιστη ποσότητα παραγγελίας μας είναι 1 τεμάχιο, η προσαρμογή ODM είναι διαθέσιμη.
* 1~3 ημέρες παράδοσης υπαρχόντων δειγμάτων, 3~10 ημέρες παράδοσης προσαρμοσμένων δειγμάτων.
Ε5: Τι γίνεται αν δεν μπορώ να το χρησιμοποιήσω;
*Τα κανονικά προϊόντα έχουν εκπαιδευτικά βίντεο, Μπορούμε επίσης να υποστηρίξουμε καθοδήγηση μέσω βιντεοκλήσης από μηχανικούς.
Ε6. Ποιοι είναι οι όροι πληρωμής σας;
*Δεχόμαστε τραπεζική μεταφορά και πληρωμή με μετρητά, όλα διαπραγματεύσιμα. Τρόπος πληρωμής :visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Ε7. Πώς εγγυάστε την ποιότητα;
* Όλα τα προϊόντα μας υποβάλλονται σε επαγγελματικές εργαστηριακές δοκιμές 100%, καθώς και σε επαναλαμβανόμενες δοκιμές γήρανσης.
* Έλαβε FCC, CE, ROHS και άλλες διεθνείς πιστοποιήσεις προτύπων.
* Παρέχετε 3 χρόνια εξυπηρέτηση εγγύησης μετά την πώληση. Δωρεάν εφεδρικές μονάδες για αντικατάσταση σε 3 χρόνια.
Ε8. Πώς να επιλέξετε ένα BMS κατάλληλο για την μπαταρία μας;
*Ανάλογα με την τάση και το ρεύμα που ταιριάζει στην μπαταρία σας, μπορείτε να συμβουλευτείτε την εξυπηρέτηση πελατών μας και θα σας το παρέχουμε εξοπλισμένο με το καταλληλότερο σύστημα διαχείρισης μπαταρίας.
Ε9. Πώς μπορώ να επικοινωνήσω μαζί σας;
*Έχουμε 24ωρη online εξυπηρέτηση, Αφήστε μας ένα μήνυμα online.
*Μπορείτε επίσης να επικοινωνήσετε μαζί μας μέσω Email, WhatsApp, WeChat κ.λπ. (δείτε παρακάτω). Είμαστε πολύ χαρούμενοι που συνεργαζόμαστε μαζί σας.
